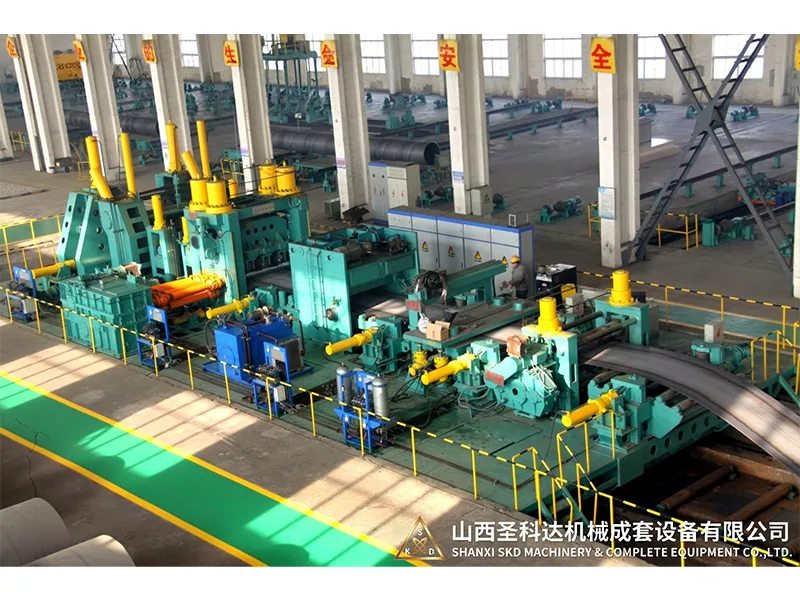

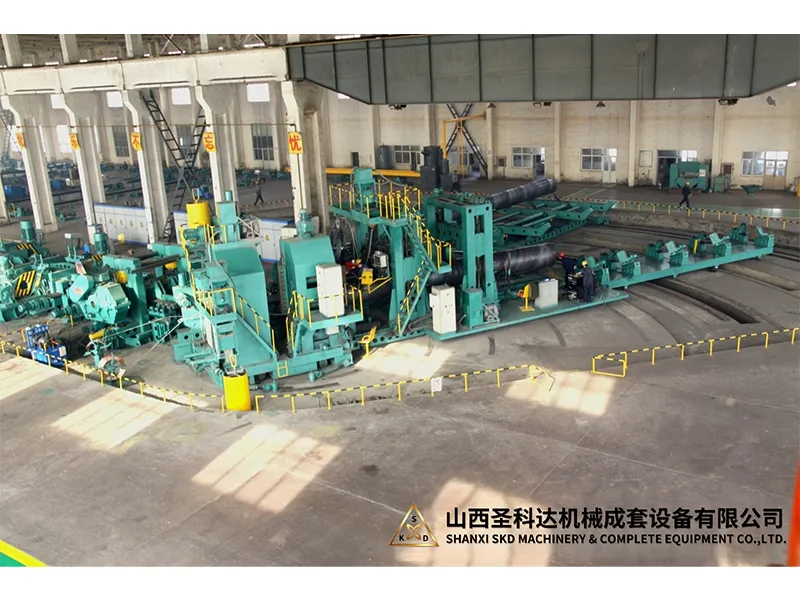

SKD самостоятельно разработала, спроектировала и изготовила для ООО Цанчжоу Синьида Трубопровод интегрированную механико-электрико-гидравлическую непрерывную линию заднего маятникового типа для производства спирально-шовных труб.
Описание
маркер
Описание продукта
SKD самостоятельно разработала, спроектировала и изготовила для ООО Цанчжоу Синьида Трубопровод интегрированную механико-электрико-гидравлическую непрерывную линию заднего маятникового типа для производства спирально-шовных труб. Линия производит спирально-шовные трубы наружным диаметром от Φ508 мм до Φ1820 мм, с максимальной толщиной стенки 20 мм, из стали класса Xmax-80. Продукция соответствует стандарту API Spec 5L.
Технология формовки агрегата: непрерывное производство заднего маятникового типа, позиционирование по базовой кромке.
Способ формовки агрегата: трёхвалковая формовка полного охвата, калибровка наружными контрольными роликами с регулировкой, вспомогательная универсальная формовка.
В агрегате применён непрерывный процесс сварки с применением летучей сварочной тележки, обеспечивающий непрерывную работу подачи стальной ленты, формовки, внутренней и наружной сварки трубной заготовки. По сравнению с агрегатом фронтального маятникового типа исключается время остановки на обрезку концов и стыковую сварку, что повышает производительность и коэффициент выхода годного, что особенно подходит для крупносерийного производства труб по стандарту API.
Совокупная годовая производительность агрегата составляет не более 150 000 тонн.
